產品介紹
混合氣體流量計，測量混合氣體流量可以使用氣體渦輪流量計，旋進旋渦流量計流量計，氣體羅茨流量計，
下邊分別介紹這三款流量計

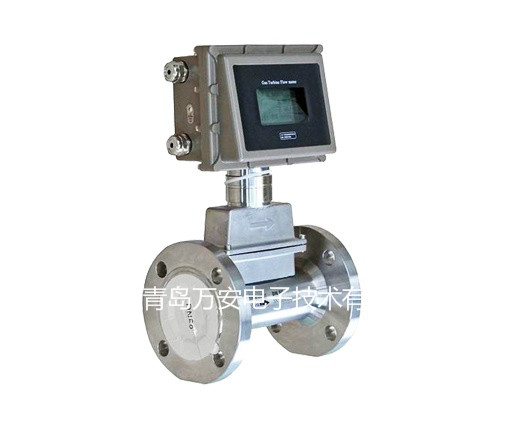

WF-LWQ-C氣體渦輪流量計
概述
WF-LWQ-C氣體渦輪流量計是一種新型的速度式儀表。它具有精度高，重復性好，結構簡單，耐高壓，體積小，重量輕，壓力損失小，操作簡單，維修方便等優點，溫壓補償儀表可集流量，溫度，壓力檢測功能于一體，并能進行溫度，壓力，壓縮因子自動補償。是石油，化工，電力，工業鍋爐等工業，行業的燃?xì)庥?jì)量和城市天然氣，燃?xì)庹{(diào)壓站封閉管道低粘度氣體的體積流量和總量及燃?xì)鉄嵊?jì)量的理想氣體流量檢測儀表。
WF-LWQ-C氣體渦輪流量計性能指標
渦輪流量傳感器 | 電源 | 性能指標 |
DC24V | 無現場顯示功能，僅將流量信號轉變?yōu)楣r脈沖信號遠傳輸出。適合用于與二次儀表，PLC，DCS系統等計算機控制系統配合使用。 | |
氣體渦輪流量變送器 | DC24V | 無現場顯示功能，僅將流量信號轉變?yōu)閮删€制電流信號（4-20Ma）遠傳輸出。適合用于與二次儀表，PLC，DCS系統等計算機控制系統配合使用。 |
現場顯示氣體渦輪流量計 | DC3.6V鋰電池 | 顯示積算一體化的新型智能儀表。結構緊湊，讀數直管，可靠性高，不受外界電源干擾，抗雷擊，價格低廉。液晶顯示瞬時流量和累積流量。儀表僅僅有現場顯示功能，無信號輸出。 |
智能型氣體渦輪流量計 | DC24V | 顯示積算一體化的新型智能儀表。結構緊湊，讀數直管，可靠性高，不受外界電源干擾，抗雷擊，價格低廉。液晶顯示瞬時流量和累積流量。所儀表有現場顯示功能，有信號輸出，可以與二次儀表，PLC，DCS系統等計算機控制系統配合使用。 |
溫壓補償型（方形表頭，圓形表頭）氣體渦輪流量計 | DC24V，DC3.6V鋰電池雙供電 | 該類儀表屬于溫度壓力補償一體化的新型智能儀表。采用液晶顯示，對比度高，功耗低。多種電信號輸出模式可選，工況、標況測量模式可選，多路報警設置，可進行定量控制。還有基于RS485接口的MODBUS協議通訊功能。 |
氣體渦輪流量計量程范圍
公稱通徑 （mm） | 型號 | 標準量程 (m3/h) | 擴展量程 (m3/h) | 常規耐壓等級（Mpa） | 特質高壓等級 （Mpa） | 安裝方式 | ||
DN25 | LWQ-C-25 | S | 2.5-25 | W | 4-40 | 1.6 | 2.5,4.0 | 法蘭（螺紋） |
DN40 | LWQ-C-40 | S | 5-50 | W | 6-60 | 1.6 | 2.5,4.0 | 法蘭（螺紋） |
DN50 | LWQ-C-50 | S1 | 6-65 | W1 | 5-70 | 1.6 | 2.5,4.0 | 法蘭 |
S2 | 10-100 | W2 | 8-100 | 1.6 | 2.5,4.0 | |||
DN65 | LWQ-C-65 | S | 15-200 | W | 10-200 | 1.6 | 2.5,4.0 | 法蘭 |
DN80 | LWQ-C-80 | S1 | 13-250 | W | 10-160 | 1.6 | 2.5,4.0 | 法蘭 |
S2 | 20-400 | |||||||
DN100 | LWQ-C-100 | S1 | 20-400 | W | 13-250 | 1.6 | 2.5 | 法蘭 |
S2 | 32-650 | |||||||
DN125 | LWQ-C-125 | S | 25-700 | W | 20-800 | 1.6 | 2.5 | 法蘭 |
DN150 | LWQ-C-150 | S1 | 32-650 | W | 80-1600 | 1.6 | 2.5 | 法蘭 |
S2 | 50-1000 | |||||||
DN200 | LWQ-C-200 | S1 | 80-1600 | W | 50-1000 | 1.6 | 法蘭 | |
S2 | 130-2500 | |||||||
DN250 | LWQ-C-250 | S1 | 130-2500 | W | 80-1600 | 1.6 | 法蘭 | |
S2 | 200-4000 | |||||||
DN300 | LWQ-C-300 | S | 200-4000 | W1 | 130-2500 | 1.6 | 法蘭 | |
W2 | 320-6500 | 1.6 | ||||||
氣體渦輪流量計安裝尺寸
公稱通徑 | 法蘭連接 | |||||
儀表長度L1（mm） | 法蘭外徑D（mm） | 螺栓孔距K（mm） | 螺栓孔距D（mm） | N(孔數) | 螺栓規格 | |
25 | 170 | 115 | 85 | 4 | 14 | M12*50 |
40 | 200 | 150 | 110 | 4 | 18 | M16*55 |
50 | 200 | 165 | 125 | 4 | 18 | M16*60 |
65 | 240 | 185 | 145 | 4 | 18 | M16*65 |
80 | 240 | 200 | 160 | 8 | 18 | M16*70 |
100 | 300 | 220 | 180 | 8 | 18 | M16*80 |
125 | 340 | 250 | 210 | 8 | 18 | M16*80 |
150 | 450 | 285 | 240 | 8 | 22 | M20*80 |
200 | 600 | 340 | 295 | 12 | 22 | M20*90 |
250 | 500 | 403 | 355 | 12 | 26 | M24*90 |
300 | 500 | 460 | 411 | 12 | 26 | M24*100 |

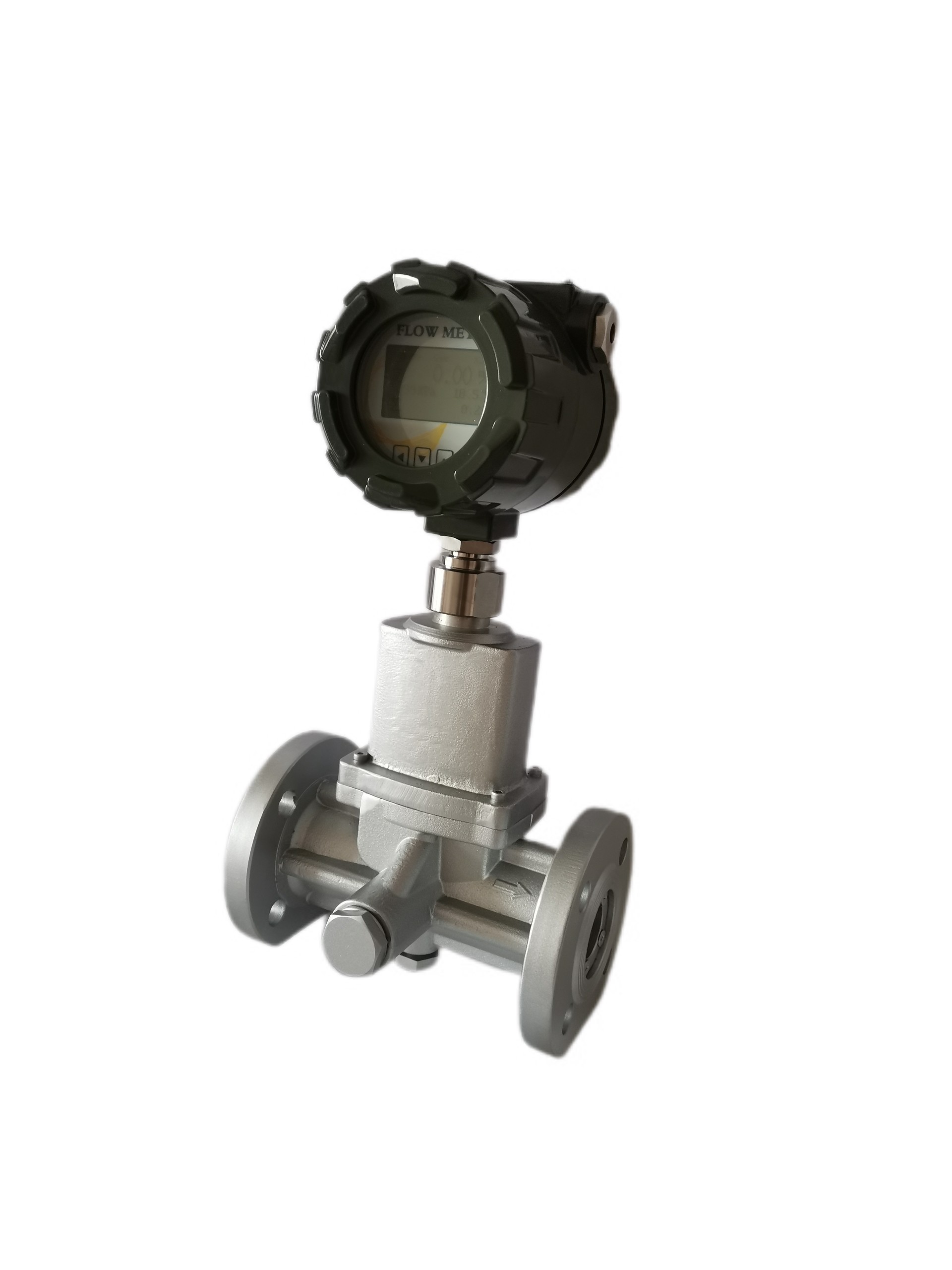

WF-LUX旋進旋渦流量計量程范圍：
公稱通徑DN（mm） | 類型 | 流量范圍(m3/ h) | 工作壓力（MPa） | 精度等級 | 重復性 |
25 | 1.0～30 | 1.6 2.5 4.0 6.3 | 1.0 1.5 | 小于基本誤差限絕對值的1/3 | |
32 | 2.0～60 | ||||
50 | A型 | 3.0～150 | |||
B型 | 2.5～75 | ||||
80 | A型 | 20～400 | |||
B型 | 10～200 | ||||
100 | A型 | 40～800 | |||
B型 | 30～600 | ||||
150 | A型 | 100～1800 | |||
B型 | 40～900 | ||||
200 | 180～3600 | 1.6;2.5;4.0 |

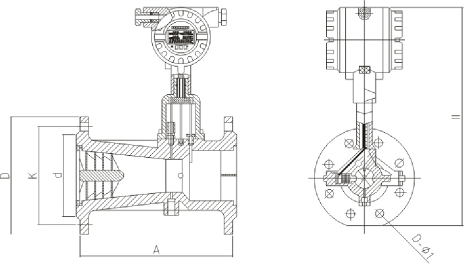

旋進旋渦流量計尺寸圖
流量計的外形尺寸如圖3所示，圖中未注尺寸列于表1中，流量計采用法蘭連接方式，法蘭尺寸 執行GB/T9112~9113-2000標準。
公稱 通徑 DN |
流量 計長 度A | PN1.6~4.0MPa | |||||||||||||||||
H |
D |
K |
n |
L |
d |
H |
D |
K |
n |
L |
d |
H |
D |
K |
n |
L |
d | ||
25 |
200 |
305 |
125 |
85 |
4 |
14 |
65 | ||||||||||||
32 | 200 | 320 | 140 | 100 | 4 | 18 | 76 | ||||||||||||
50 | 230 | 330 | 165 | 125 | 4 | 18 | 99 | ||||||||||||
80 | 330 | 360 | 200 | 160 | 8 | 18 | 132 | ||||||||||||
PN1.6MPa | ※PN2.5~4.0MPa | ||||||||||||||||||
100 | 410 | 376 | 220 | 180 | 8 | 18 | 156 | 390 | 235 | 190 | 8 | 22 | 156 | ||||||
150 | 570 | 430 | 285 | 240 | 8 | 22 | 211 | 450 | 300 | 250 | 8 | 26 | 211 | ||||||
PN1.6MPa |
PN2.5MPa | ※PN4.0MPa | |||||||||||||||||
200 | 700 | 470 | 340 | 295 | 12 |
22 |
266 | 490 |
360 | 310 |
12 |
26 |
274 |
510 |
375 |
320 |
12 |
30 |
284 |

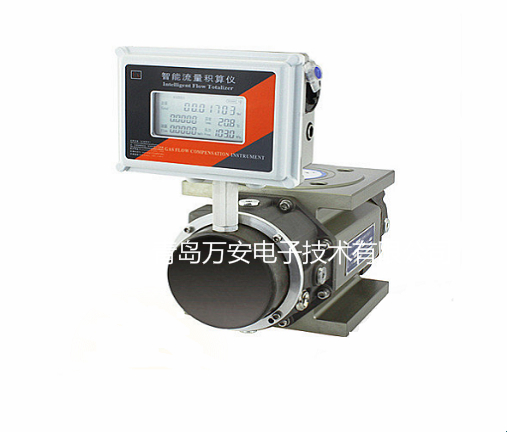

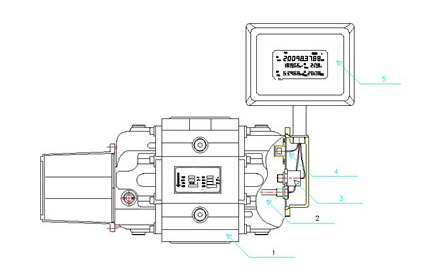

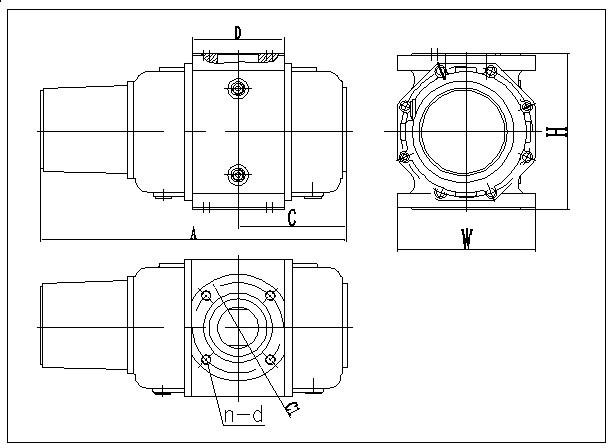

氣體羅茨流量計尺寸圖
型號規格 | 公稱通徑 DN | A | C | W | H | 法蘭 | |
(mm) | (mm) | (mm) | (mm) | C1 | n-d | ||
LLQ-20 | 25 | 235 | 90 | 105 | 128 | φ85 | 4-M12 |
LLQ-40 | 40 | 307 | 120 | 105 | 128 | φ110 | 4-M16 |
LLQ-60 | 50 | 385 | 140 | 185 | 172 | φ125 | 4-M16 |
LLQ-85 | 50 | 420 | 156 | 185 | 172 | φ125 | 4-M16 |
LLQ-100 | 80 | 460 | 175 | 185 | 172 | φ160 | 8-M16 |
LLQ-150 | 80 | 490 | 190 | 185 | 172 | φ160 | 8-M16 |
LLQ-200 | 80 | 485 | 185 | 235 | 246 | φ160 | 8-M16 |
LLQ-250 | 100 | 565 | 230 | 235 | 246 | φ180 | 8-M16 |
LLQ-300 | 100 | 565 | 230 | 235 | 246 | φ180 | 8-M16 |
LLQ-350 | 100 | 565 | 230 | 235 | 246 | φ180 | 8-M16 |
LLQ-450 | 100 | 655 | 275 | 235 | 246 | φ180 | 8-M16 |
LLQ-600 | 100 | 655 | 275 | 235 | 246 | φ180 | 8-M16 |
LLQ-650 | 150 | 640 | 293 | 450 | 380 | φ240 | 8-M20 |
LLQ-800 | 150 | 640 | 293 | 450 | 380 | φ240 | 8-M20 |
LLQ-1000 | 150 | 705 | 352 | 450 | 550 | φ240 | 8-M20 |
LLQ-1600 | 200 | 765 | 401 | 450 | 550 | φ295 | 8-M20 |
氣體羅茨流量計量程范圍
型規格號 | 公稱通徑DN（mm） | 量程比 | 流量范圍（m3/h） | 始動 流量 m3/h | Qmax 壓力損失 Pa | 公稱 壓力 MPa | 材質 |
LLQ-20 | 25 | 20:1 | 1-20 | 0.07 | 110 | 1.6MPa | |
LLQ-40 | 40 | 40:1 | 1-40 | 0.06 | 140 | ||
LLQ-60 | 50 | 65:1 | 1-65 | 0.07 | 120 | ||
LLQ-85 | 50 | 70:1 | 1.2-85 | 0.07 | 160 | ||
LLQ-100 | 80 | 70:1 | 1.5-100 | 0.06 | 170 | ||
LLQ-150 | 80 | 120:1 | 1.2-150 | 0.05 | 150 | ||
LLQ-200 | 80 | 70:1 | 3-200 | 0.15 | 180 | ||
LLQ-250 | 100 | 80:1 | 3-250 | 0.16 | 190 | ||
LLQ-300 | 100 | 120:1 | 2.5-300 | 0.12 | 200 | ||
LLQ-350 | 100 | 110:1 | 3-350 | 0.15 | 300 | ||
LLQ-450 | 100 | 110:1 | 4-450 | 0.11 | 400 | ||
LLQ-500 | 100 | 125:1 | 4-500 | 0.11 | 500 | ||
LLQ-650 | 150 | 80:1 | 8-650 | 0.65 | 560 | ||
LLQ-800 | 150 | 80:1 | 10-800 | 0.65 | 580 | ||
LLQ-1000 | 150 | 90:1 | 11-1000 | 0.8 | 600 |
用戶可以根據自己需求進行選型。
